PROFINET编码器需要参数配置的原因主要与其功能实现、系统适配性、数据准确性及运行可靠性密切相关。PROFINET编码器的参数配置是确保其与PLC等控制器正常通信并实现精确位置、速度测量的关键步骤。下面，西安德伍拓自动化为您分享PROFINET编码器参数配置的核心要点及详细说明：

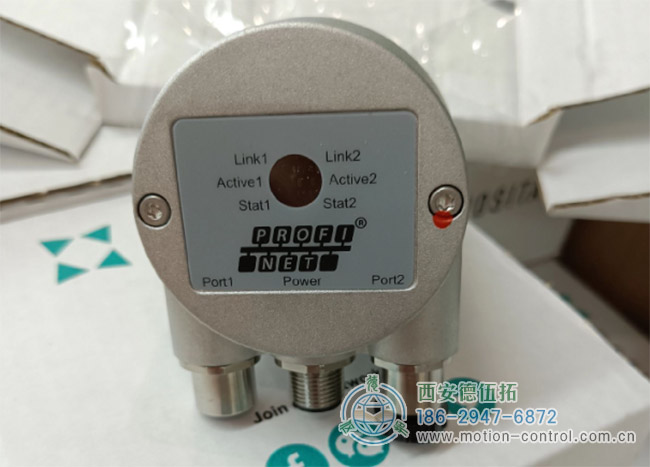

图为POSITAL OCD系列Profinet接口的多圈编码器照片

PROFINET编码器基本参数配置

IP地址与设备名称
在PLC组态软件（如TIA Portal）中，为编码器分配唯一的IP地址和设备名称，确保与PLC处于同一网络段。
示例：编码器IP地址设为192.168.0.100，PLC IP地址设为192.168.0.1。
报文类型选择
根据应用需求选择合适的报文类型（如Telegram 86、87等）。
Telegram 86包含速度信息，适合需要速度反馈的场景；Telegram 87不包含速度，适合仅需位置反馈的场景。
输入/输出地址映射
在PLC中配置编码器的输入/输出地址，确保数据能够正确传输。
示例：输入地址从IW0开始，输出地址从QW0开始。

PROFINET编码器高级参数配置

分辨率设置
根据编码器型号设置单圈分辨率（如13位、18位等）和多圈计数范围。
示例：单圈分辨率为8192脉冲/转，多圈计数范围为4096圈。
旋转方向配置
设置编码器的旋转方向（顺时针或逆时针），确保位置数据与实际运动方向一致。
参数选项：Clockwise（顺时针）或Counter Clockwise（逆时针）。
缩放功能（Scaling Function Control）
启用缩放功能后，编码器的输出值可根据设定的单位进行转换。
示例：设置Measuring units/Revolution = 100，则每圈输出值为100，而非原始脉冲数。
预设值功能（Preset Control）
配置预设值功能，允许通过PLC指令将编码器位置复位到预设值。
示例：将预设值设为10000，写入控制字的最高位（Bit31）为1，即可执行复位操作。
等时同步模式（IRT）
对于需要高精度同步的应用，配置编码器为IRT模式，确保数据在固定周期内刷新。
步骤：
在网络视图中选择PROFINET网络线，启用“高性能”和“允许使用快速转发”。
将PLC和编码器的RI等级设为IRT，同步角色分别设为“同步主站”和“同步从站”。
在PLC中添加Synchronous Cycle功能块，确保同步通信。

PROFINET编码器诊断与报警配置

报警通道控制（Alarm Channel Control）
启用完整报警功能，确保编码器能够发送详细的诊断信息。
参数选项：Enable（完整报警）或Disable（仅发送前6个字节）。
工作温度与电压监控
配置编码器监控工作温度和输入电压，确保设备在安全范围内运行。
示例：工作温度范围为-25°C至80°C，输入电压范围为DC 5V至30V。

PROFINET编码器配置步骤总结

安装GSDML文件
在PLC组态软件中安装编码器的GSDML文件，确保设备能够被正确识别。
组态编码器
在硬件目录中选择编码器型号，添加到项目中，并分配IP地址和设备名称。
配置报文与地址映射
选择合适的报文类型，配置输入/输出地址映射。
设置高级参数
根据应用需求配置分辨率、旋转方向、缩放功能、预设值功能等。
下载配置并测试
将配置下载到PLC中，运行测试程序，验证编码器的位置、速度反馈是否准确。

profinet编码器参数配置注意事项

布线要求：使用带屏蔽的双绞线或超五类带屏蔽工业电缆，远离电机动力线，以降低干扰。
Flash擦写寿命：避免频繁对编码器进行清零或预设值操作，以免影响设备寿命。
参数保存：修改后的参数需保存到EEPROM中，确保断电后不会丢失。

PROFINET编码器的参数配置是实现高精度测量、可靠通信、系统适配和故障诊断的核心环节。通过合理配置，可确保编码器在复杂工业环境中稳定运行，同时降低维护成本。若省略配置，可能导致数据错误、设备损坏甚至生产事故。因此，参数配置是PROFINET编码器应用的必要步骤。
